วิธีการวัดขนาดนอตสกรูเบื้องต้น ด้วยเวอร์เนียร (Vernier Caliper)

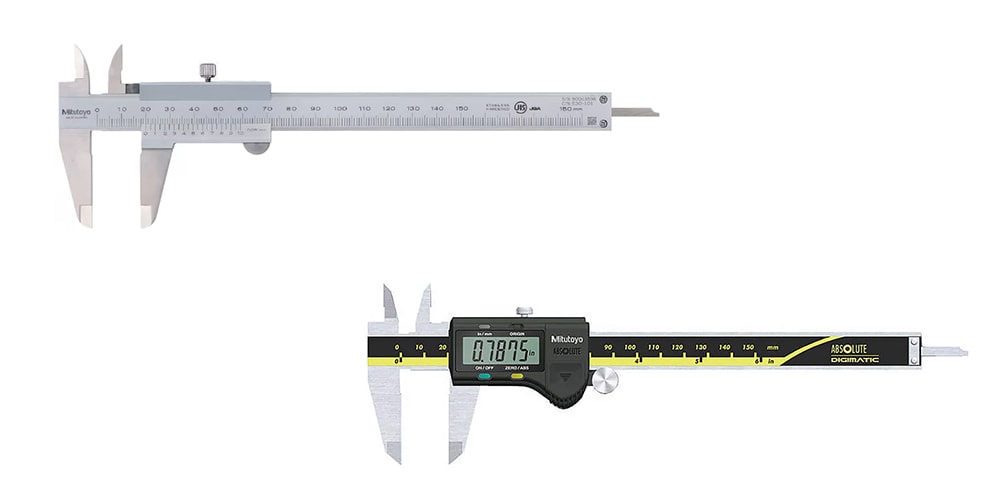

หากพูดถึงเวอร์เนียรเหล่าช่างมักมีติดตัวกันอยู่แล้ว เพราะเป็นหนึ่งในอุปกรณ์ที่ใช้ในการวัดขนาดที่ได้รับความนิยมมากในหลากหลายอุตสาหกรรม เป็นเครื่องมือที่วัดขนาดได้หลากหลายรูปแบบ ไม่ว่าจะเป็นการวัดขนาดภายนอกหรือภายในของวัตถุ มีการแสดงค่าแบบหน่วยมิลมิเมตร (มม.) ที่ค่อนข้างละเอียด โดยในปัจจุบันมีให้เลือกใช้ทั้งแบบดิจิทัลที่แสดงค่าจากการวัดออกมาเป็นตัวเลขรวมถึงจุดทศนิยมและแบบอนาล็อก

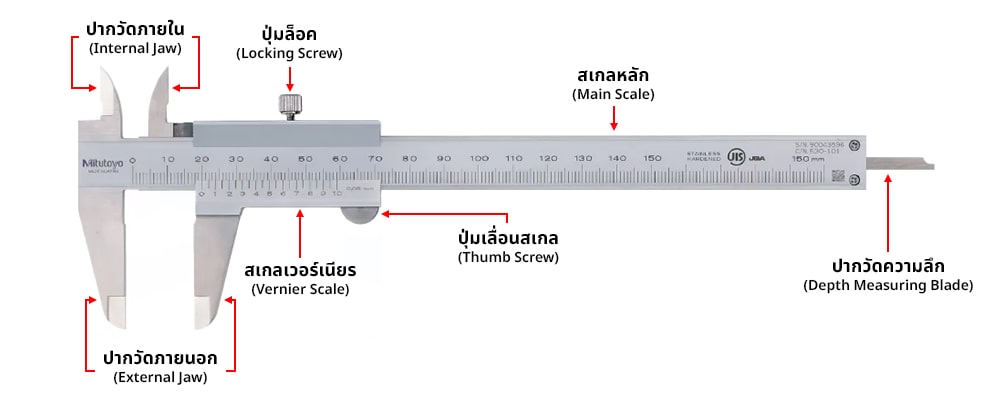

ส่วนประกอบของอุปกรณ์เวอร์เนียร มีดังนี้
ปากวัดภายใน (Internal Jaws) ใช้ในการวัดขนาดของเส้นผ่านศูนย์กลางด้านในของวัตถุ โดยด้านแบนจะหันออกด้านนอกให้ประกบกับวัตถุให้สามารถใช้วัดภายในได้ง่าย
ปากวัดภายนอก (External Jaws) ใช้ในการวัดขนาดของวัตถุจากภายนอก เหมาะกับการใช้วัดเส้นผ่านศูนย์กลางภายนอก ความยาว หรือความหนาของวัตถุ โดยเลื่อนด้านที่แบนให้ประกบพอดีกับวัตถุที่ต้องการ
ปุ่มล็อค (Locking Screw) ในขณะที่ทำการวัดจะมีการเลื่อนปากวัดให้มีขนาดพอดีกับวัตถุที่ต้องการ เมื่อได้ระยะที่ต้องการแล้วก็ใช้ปุ่มล็อค เพื่อทำการล็อคปากวัดเอาไว้ไม่ให้ไหลไปจากสเกลที่วัดไว้
สเกลหลัก (Main Scale) เป็นค่าสเกลหยาบที่อยู่บนตัวเวอร์เนียร์คาลิปเปอร์ มีหน่วยวัดแบบเมตริก (มิลลิเมตร)
สเกลเวอร์เนียร (Vernier Scale) เป็นค่าสเกลที่ขยายค่าความละเอียดอยู่บนปากวัดเลื่อน
ปุ่มเลื่อนสเกล (Thumb Screw) ช่วยในการเลื่อนวัดขนาดได้ง่ายขึ้น โดยปรับให้ปากวัดมีขนาดที่พอดีกับขนาดวัตถุที่ต้องการ
ปากวัดความลึก (Depth Measuring Blade) ใช้ในการวัดความลึกของรูในวัตถุ เพื่อหาค่าความลึกของวัตถุ โดยวิธีการการอ่านค่าใช้วิธีเดียวกับปากวัดภายนอก และปากวัดภายใน
วันนี้เราขอยกตัวอย่างวิธีการวัดขนาดนอตสกรู อย่างเช่น สกรูหัวจม สกรูหกเหลี่ยม และสกรูเตเปอร์ ที่เป็นที่นิยมในการใช้งาน โดยสกรูทั้ง 3 ชนิดนี้ มีขนาดเท่ากัน คือ M10X40

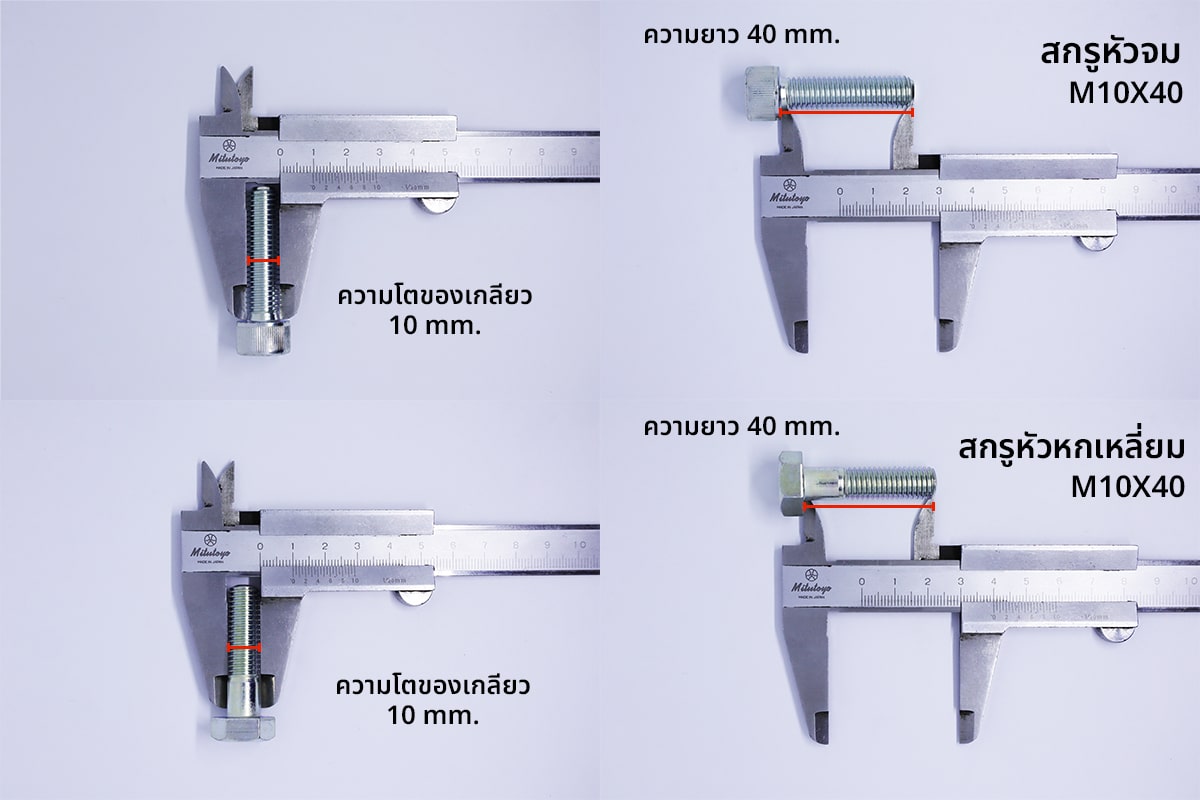

วิธีวัดขนาดสกรูหัวจม และ สกรูหกเหลี่ยม
สำหรับวิธีการวัดขนาดสกรูหัวจม และ สกรูหกเหลี่ยม จะมีการวัดขนาดความโตของเกลียว คือ M10 และความยาวของสกรู โดยความยาวของสกรูจะเริ่มวัดขนาดตั้งแต่ใต้ฐานของหัวสกรูเป็นต้นไปจนถึงปลายของสกรู คือ 40 มิลลิเมตร

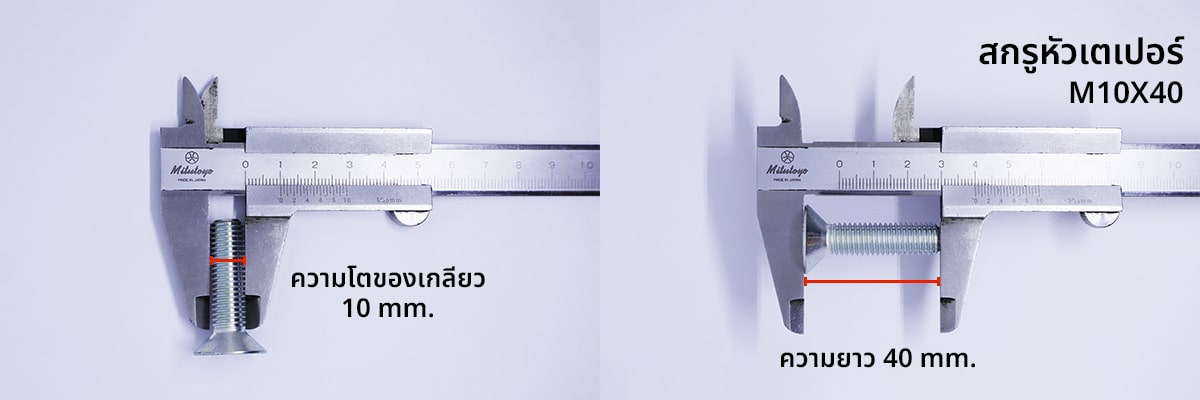

วิธีวัดขนาดสกรูเตเปอร์
สำหรับวิธีการวัดขนาดสกรูเตเปอร์ จะมีการวัดขนาดความโตของเกลียว คือ M10 แต่จะมีการวัดขนาดความยาวของสกรูที่แตกต่างจากสกรูหัวจมและสกรูหัวหกเหลี่ยม โดยจะเริ่มวัดขนาดความยาวตั้งแต่ด้านบนสุดของหัวสกรูไปจนถึงปลายของสกรู คือ 40 มิลลิเมตร
