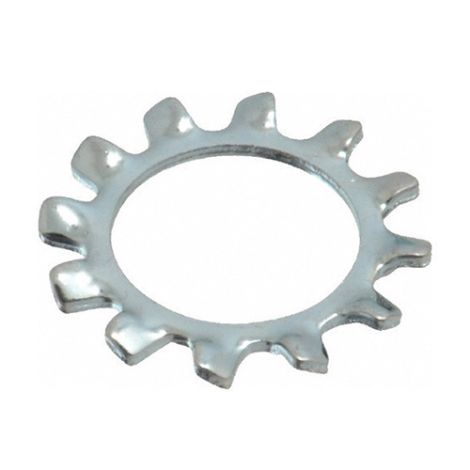

แหวนจักรนอก (ชุบซิงค์ขาว โครม 3) มาตรฐาน JIS B-1251
An external tooth lock washer has teeth that extend radially outward to bite into the bearing surface. Like internal tooth lock washer, they are designed to prevent a nut or bolt head from loosening with the strut action of the teeth.
ดาวน์โหลดข้อมูลสินค้า
กรุณา เข้าสู่ระบบ เพื่อดาวน์โหลดข้อมูลสินค้า
ข้อมูลสินค้า

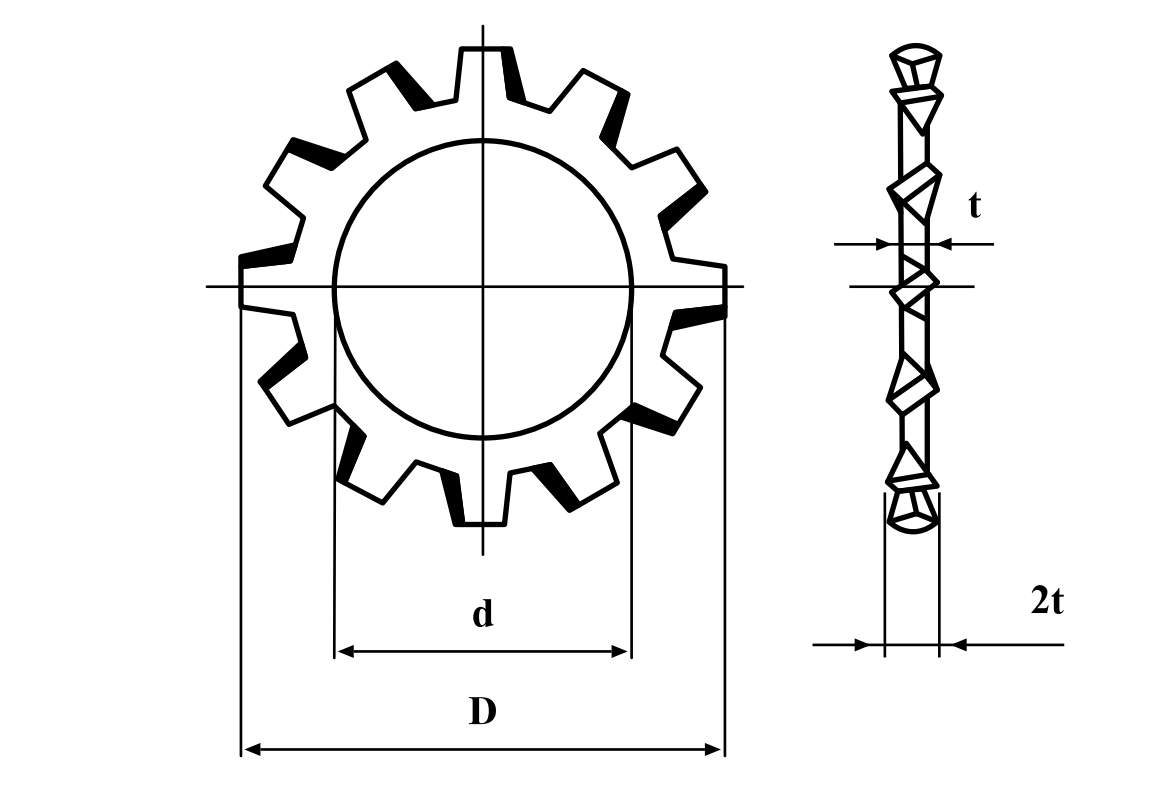

| Nominal size (d) |
d | D | t | Number of Teeth |
|||
| Dimension | Tolerance | Dimension | Tolerance | Dimension | Tolerance | ||
| 2 | 2.2 | +0.2 0 |
4.8 | 0 -0.3 |
0.3 | ±0.025 | 7 |
| 2.6 | 2.8 | 5.8 | 8 | ||||
| 3 | 3.2 | 6.5 | 0 -0.4 |
0.45 | ±0.035 | 8 | |
| 4 | 4.3 | 8.5 | 9 | ||||
| 5 | 5.3 | 10.0 | 0.6 | ±0.04 | 10 | ||
| 6 | 6.4 | +0.3 0 |
11.0 | 0 -0.5 |
12 | ||
| 8 | 8.4 | 15.0 | 0.8 | ±0.05 | |||
| 10 | 10.5 | +0.4 0 |
18.0 | 0.9 | |||
| 12 | 12.5 | 21.0 | 0 -0.6 |
1.0 | ±0.055 | ||
| 14 | 14.5 | 23.0 | 14 | ||||
| 16 | 16.5 | 26.0 | 1.2 | ±0.065 | |||
| 20 | 21.0 | +0.5 0 |
32.0 | 0 -0.8 |
1.4 | ±0.07 | |
| 22 | 23.0 | 35.0 | 16 | ||||
| 24 | 25.0 | 38.0 | 1.6 | ±0.08 | |||
| 1/2 | 13.0 | +0.4 0 |
22.5 | 0 -0.6 |
1.0 | ±0.055 | 10 |
รายละเอียดสินค้า
ข้อมูลทั่วไป| วัสดุ | S50C-S70C or Equivalent |
|---|---|
| ประเภทเกลียว | - |
| มาตรฐาน | JIS B-1251 |
|---|---|
| ผิวชุบ | WHITE ZN CR3 |
